德国SPINNER滤波器产品介绍
名称:  德国SPINNER滤波器产品介绍
型号:  570571
品牌:  SPINNER
产地:  德国
发布时间:  2023-08-16
浏览次数:  226
产品详情

自1946年以来,领先的工业公司一直信赖SPINNER为其提供创新产品和出色的定制解决方案。他们的目标是利用他们的技术专业知识和丰富的经验,不断为客户找到最佳的解决方案。以下就是深圳市科电远扬科技有限公司为您介绍的德国SPINNER滤波器产品介绍,深圳市科电远扬科技有限公司专注欧美国家等欧洲工业品备件,数万工业品牌及供应商,质量保证!为您提供优秀的采供服务,欢迎来电咨询合作!

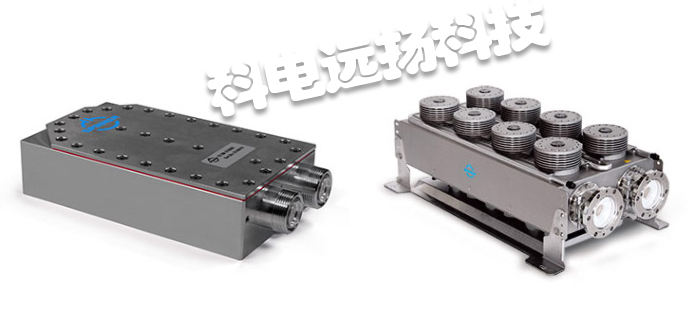

SPINNER滤波器在全球范围内用于移动通信和广播系统的基础设施中。他们的产品不仅满足所需的电气参数,而且明显超出了客户的期望。
为了满足电信领域对频段不断增长的需求,滤波器的安装越来越紧密。这会产生不良副作用,包括相互干扰和其他可能降低系统性能甚至导致掉话的问题。当在同一位置发送或接收紧密相邻的频段时,这一点尤其重要。

为了帮助解决这些问题,SPINNER提供了各种合适的带阻、带通、高通和低通滤波器。这些产品在通带内具有极低的衰减,在所有其他频率上具有高衰减,并且具有极其陡峭的侧翼。这可以最大化可用带宽,同时产生最大可能的投资回报。

SPINNER提供上行链路/下行链路滤波器,由一个并联电路组成,每个电路都有一个用于接收和发送信号的带通滤波器。与单带通滤波器相比,UL/DL滤波器还具有消除发射频带和接收频带之间信号的优点。此外,较低的带宽意味着可能显着更大的边缘陡度,这反过来又导致更高的隔离值。
与带阻滤波器相比,其优点是干扰信号的抑制频带明显更宽,这意味着即使是远离通带的频率也能被可靠地消除。

与所有SPINNER滤波器一样,上行链路/下行链路滤波器的设计旨在实现最小插入损耗和最高边缘陡度。此外,滤波器可在整个频段(CDMA850/GSM900和GSM1800/UMTS)内进行调节,带宽约为100 kHz。5 MHz至20 MHz,因此可以根据您的要求进行单独调整。
根据要求,有4腔、6腔和8腔滤波器类型可供选择。所有UL/DL过滤器均提供室内安装和室外安装型号。
它们的紧凑设计意味着它们具有较低的重量和风荷载,这是在移动站点等使用时的关键优势。
SPINNER滤波器,德国滤波器,德国SPINNER滤波器,SPINNER滤波器介绍,德国SPINNER
德国SPINNER滤波器射频特性
①接口数量:2
②接口类型:7-16母头(50Ω),符合IEC 61169-4
③接口方向:直的
④过滤器类型:上行/下行
⑤腔体数量:4
⑥标准:移动通讯
⑦频率范围:1710至1785 MHz(GSM1800,UL)
⑧频带:1800,2100
⑨带宽:10-20 MHz(可调)
⑩平均额定功率:100瓦
⑪驻波比,最大值:1.25
⑫最大插入损耗:1.4分贝
⑬无源互调(IM3),最大值:-150 dBc(RX频段)
⑭被动互调。(IM3),典型值:-160 dBc(RX频段)

德国SPINNER滤波器对带宽的需求持续增长,例如高清电视或移动互联网应用。因此,发射频率和接收频率之间的间隔越来越窄,这增加了相互干扰和干扰。SPINNER提供了大量合适的组件,如停止带、带通、低通和高通滤波器,以克服这些问题,否则可能导致视频质量差或增加呼叫中断。SPINNER滤波器的优点包括:尽可能低的通带衰减高阻带衰减和陡峭的滤波器边缘优秀的无源互调性能SPINNER滤波器广泛应用于移动通信、广播、雷达和卫星系统的基础设施中。他们的产品不仅满足所需的电气参数,而且明显超出了客户的期望。

德国SPINNER滤波器涉及一种高频元件装置,其具有至少两个通过一个共同的、导电的腔壁或通过一些各自各自电连接的腔壁连接的同轴空腔谐振器,其中在共同的腔壁中或在各个电连接的腔壁中接头有耦合窗,其完全由导电材料包围并且在耦合窗中设置有具有能够可变地调节的电容的耦合装置。所述高频滤波器装置的特征接头,耦合装置具有导电的棒元件,其具有棒端子以及两个棒元件端部,所述棒元件在端点通过棒元件端部与外围耦合窗的导电材料导电地连接,至少两个每个电连接的、由导电材料制成的指元件相对于棒元件电绝缘地如此固定在棒元件上,使得指元件可围绕与棒轴承重合的转动轴承转动地支撑。
