WARNER线性致动器
名称:  WARNER线性致动器
型号:  ELECTRAK®XD
品牌:  WARNER
产地:  美国
发布时间:  2024-05-20
浏览次数:  59
产品详情

50多年来,WARNER一直引领先进电动直线执行器的开发,为无数应用提供高效、长寿命和价值驱动的解决方案。以下就是我们为您介绍的美国WARNER线性致动器ELECTRAK®XD,货号齐全,货期短,报价快,只需提供品牌/型号,欧美产品送至面前!!欢迎您的来电咨询!

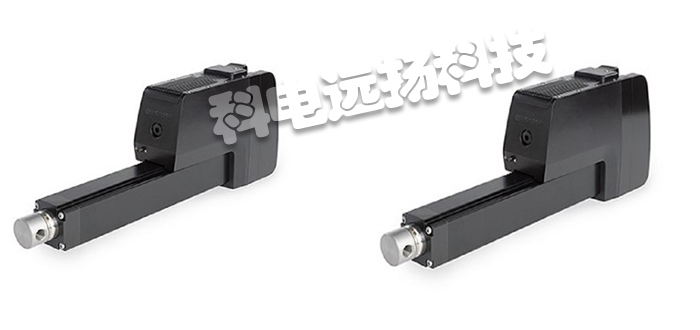

1、美国WARNER线性致动器ELECTRAK®XD介绍
Thomson Electrak XD引领了电动执行器的新一轮发展,其强度足以应对液压应用,同时比竞争技术更智能、更小且更高效。除了其强度(高达25,000 N负载)之外,XD还针对最恶劣的条件和侵入提供了广泛的保护,并通过板载控制增强了可控性和诊断功能。Thomson Electrak®XD线性致动器。它足够强大,可以应对新的液压应用,同时比竞争技术更智能、更小、更高效。该型号代表了负载处理能力的新水平,负载高达25,000 N。占空比高达100%,行程高达1200毫米,速度高达75毫米/秒,凸显了其性能。

2、美国WARNER线性致动器ELECTRAK®XD功能亮点
①动态/静态负载高达25000/32000 N
②行程可达1200毫米
③速度高达75毫米/秒
④占空比高达100%,具体取决于负载条件
⑤寿命高达275000次循环
⑥内部负载保持制动器
⑦可选的冲击负载阻尼
⑧停电时手动操作
⑨持续监控和诊断
⑩机载电子设备
⑪IP69K(静态)、IP67(静态)和IP66(动态)
⑫低电平切换
⑬总线系统(CANopen®或SAE J1939)
WARNER致动器,WARNER线性致动器,美国致动器,美国线性致动器,ELECTRAK®XD,美国WARNER
3、美国WARNER线性致动器ELECTRAK®XD选项亮点
①LXX=低电平信号电机开关
②LXP=电机切换低电平信号+位置反馈输出
③LLX=低电平信号电机开关+行程末端指示输出
④LLP=低电平信号电机开关+位置反馈+行程末端指示输出
⑤PLS=低电平信号电机切换+可编程行程末端限制
⑥COO=CANOpen+闭环速度控制(包括诊断、位置反馈、过载指示以及静态和动态力反馈)
⑦CNO=CANbus J1939+闭环速度控制(包括诊断、位置反馈、过载指示以及静态和动态力反馈)

4、美国WARNER线性致动器ELECTRAK®XD性能规格

性能规格 B055 B080 B160 B200 B250
输入电压
(VDC)

24 Vdc
容差 (18-32)

48 Vdc
容差 (36-60)

24 Vdc
容差 (18-32)

48 Vdc
容差 (36-60)

24 Vdc
容差 (18-32)

48 Vdc
容差 (36-60)

24 Vdc
容差 (18-32)

48 Vdc
容差 (36-60)

24 Vdc
容差 (18-32)

48 Vdc
容差 (36-60)

最小/最大行程长度:mm 1200 1200 1000 800 650
最大动态负载:N(磅) 5500 (1236) 8000 (1798) 16000 (3596) 20000 (4496) 25000 (5620)
最大静态负载:
N(磅)
11.000 (2472) 16.000 (3596) 32.000 (7193) 32.000 (7193) 32.000 (7193)
最大空载速度:
毫米/秒(英寸/秒)

24V 65(2.56)

48V 75(2.95)

24V 50 (1.97)

48V 50 (1.97)

24V 25(0.98)

48V 25(0.98)

24V 16(0.63)

48V 20(0.79)

24V 16(0.63)

48V 16(0.63)

最大满载速度:
毫米/秒(英寸/秒)

24V 65(2.56)

48V 75(2.95)

24V 50 (1.97)

48V 50 (1.97)

24V 25(0.98)

48V 25(0.98)

24V 16(0.63)

48V 20(0.79)

24V 16(0.63)

48V 16(0.63)


空载/最大负载时的电流消耗
24VDC/30A、48VDC/15A 24VDC/30A、48VDC/15A 24VDC/30A、48VDC/15A 24VDC/30A、48VDC/15A 24VDC/30A、48VDC/15A
满载工作周期
 25ºC(77ºF)
45% 45% 45% 45% 45%
螺丝/螺母类型
工作温度:°C (°F)

-40至85

(-40 至 185)

-40至85

(-40 至 185)

-40至85

(-40 至 185)

-40至85

(-40 至 185)

-40至85

(-40 至 185)

防护等级:静态/动态

IP66、IP67、IP69K/IP66 IP66、IP67、IP69K/IP66 IP66、IP67、IP69K/IP66 IP66、IP67、IP69K/IP66 IP66、IP67、IP69K/IP66
约束扭矩:Nm(磅) 0 0 0 0 0
端隙(最大):毫米(英寸) 1.200 (0.047) 1.200 (0.047) 1.200 (0.047) 1.200 (0.047) 1.200 (0.047)
耐盐雾性(小时) 500 500 500 500 500
执行器重量kg

11.9 @ 100 毫米

23.4 @ 1200 毫米

11.9 @ 100 毫米

23.4 @ 1200 毫米

11.9 @ 100 毫米

21.3 @ 1000 毫米

11.9 @ 100 毫米

19.2 @ 800 毫米

11.9 @ 100 毫米

17.7 @ 650 毫米

5、美国WARNER线性致动器ELECTRAK®XD应用
①自动导引车
②物流列车
③登机楼梯/工作平台
④轮椅升降机/残障辅助设备
⑤农用车
⑥通用自动化
⑦装配线和工作站
