如何选择合适的美国TEKTRONIX直流电源
浏览次数:262      发布于:2024-02-03

深圳市科电远扬科技有限公司主营各种国外工控自动化产品,各种规格型号齐全。以下是我们对如何选择合适的美国TEKTRONIX直流电源(美国TEKTRONIX直流电源2281S系列特点)的相关介绍,如果您感兴趣,欢迎继续往下阅读!

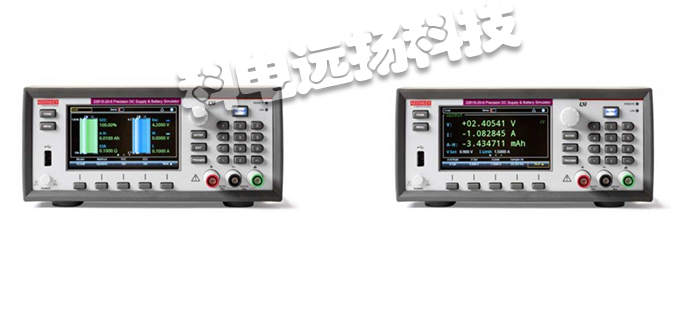

一、美国TEKTRONIX直流电源2281S系列概述
直流电源提供直流(DC)电压,为电路板或电子产品等被测设备供电。直流电源通常放在工程师的工作区或工作台上,也常被称为台式电源。直流电源可提供稳压直流电,为元件、模块或设备供电。大多数直流电源有两种工作模式。在恒压(CV)模式下,电源根据用户设置控制输出电压。在恒流(CC)模式下,电源提供稳定电流。2281S-20-6动态电池模拟器和配有TFT LCD显示屏的精密直流台式电源使用一个模型来模拟电池在其放电周期中的响应。由于该模型可以基于电池将为其供电的产品的平均电流,您可以估计电池寿命并分析电池寿命期间的产品性能。它有5种内置的电池模型可供使用。

二、美国TEKTRONIX直流电源2281S系列特点
1、估计产品的电池寿命
①使用一个型号通过2281S-20-6为您的产品供电,以确定产品的运行时间。
②作为充电状态的一项功能,101点型号包含开路电压和内部电阻
③根据产品所使用的平均电流创建型号
④它有5种内置的电池模型可供使用

2、在任何电池放电状态下均可进行快速、可重复的测试
①针对任何充电状态(例如,接近完全放电状态)对电池模拟器进行编程,以确定产品在低电量条件下的运行状况,以及确定低电量电池关闭电压
②编程电池开路电压(VOC),且所有其他型号参数将根据开路电压设置调整
③或者,编程充电状态(SOC),且所有型号参数将根据SOC设置调整

3、独有GUI可持续显示电池的状态
①在右侧电池图标上查看开路电压、所测端子电压和负载电流
②在左侧电池图标上查看充电状态、剩余安时容量和内部电阻

三、美国TEKTRONIX直流电源2281S系列作用
Series 2281S电池仿真器和精密直流电源以创新方式把电池测试、电池仿真与高精度电源功能整合在一起。它能够分析被测器件的直流功耗,测试电池,根据电池充电过程生成电池模型,然后根据电池模型仿真电池。2281S-20-6可以输出高达20V的功率和6A的电流,吸收高达1A的电流。2281S采用线性调节,保证低输出噪声和杰出的负载电流测量灵敏度。采用高清彩色晶体管(TFT)屏幕显示与测量有关的各种信息。软键按钮和导航轮与TFT显示器相结合,提供了一个浏览方便的用户界面,加快仪器设置和操作。此外,内置绘图功能可以监测各种趋势,如漂移。这些功能提供了台式和自动测试应用要求的灵活性。此外,2281S提供了列表模式、触发和其他速度优化功能,最大限度地减少自动测试应用中的测试时间。
TEKTRONIX电源,TEKTRONIX直流电源,美国电源,美国直流电源,美国TEKTRONIX
四、美国TEKTRONIX直流电源2281S系列主要优势
①仿真电池在充电周期和放电周期中的输出特性
②创建、编辑、导入和导出电池模型
③使用电池测试模式根据测量结果自动建立电池模型库
④显示被仿真电池的SOC、Voc和Vt的实时变化
⑤计算用安时(Amp-Hour)表示的电池容量和等效串联电阻(ESR)
⑥设置电池SOC、Voc、电池容量和电阻
⑦提供两种仿真模式:动态仿真模式和静态仿真模式
⑧监测充电/放电电流和电压
⑨输出高达120W的低噪声线性调节功率

五、美国TEKTRONIX直流电源2281S系列功能
①以高准确度监测从100nA到6A的负载电流
②6位半分辨率,测量电压和电流
③吸收高达1A的电流,提供高达6A的电流
④内置图表功能,简化趋势分析和电压或电流波形显示
⑤高清TFT显示器和基于软键/图标的用户界面,简化电源操作
⑥数字I/O,与其他设备和仪器直接通信
⑦GPIB、USB和LAN接口
⑧通过网络浏览器仿真前面板显示和控件,简化自动控制和监测

六、拥有DMM质量的高分辨率、低电流测量功能
与传统电源不同,Series 2281S电源拥有高达120W、20V和6A输出,还可以以高达6位半的分辨率进行测量。电压输出测量精度可以达到100μV。这些电源测量100nA到几安培的负载电流。四种负载电流量程(10A、1A、100mA和10mA)支持以DMM质量精度测量设备的全部负载电流、待机模式电流和小的睡眠模式电流。高分辨率使得用户能够满怀信心地区分小的负载电流变化。还可以在低电流值和高电流值中以杰出的精度进行广泛的测量或单个量程测量。

七、美国TEKTRONIX直流电源2281S系列性能
Series 2281S是功能强大的生产测试系统,因为它们在研发工作台上提供了巨大的灵活性。它们为所有测量功能提供了SCPI命令。此外,多种其他功能有助于最大限度地降低自动系统的测试时间。例如,外部触发输入支持与测试系统中其他仪器实现硬件同步和控制。对电池测试和电池仿真器功能,数字I/O可以配置为输入或输出。如果数据I/O配置为输入,可以由外部信号触发测量;如果数字I/O配置为输出,数字I/O引脚将在测量完成时发出一个信号。此外,为缩短测量时间,可以把采集时间从16.6ms(或20ms)降低到33μs(40μs),提高读取速度。

用户可以选择前面板端子或后面板端子,增强连接的灵活性。为实现最大电压精度,4线远程传感保证编程的输出电压是应用到负载的实际电平。此外,它监测传感线路,检测其中的任何中断。这些功能保证了可以迅速识别和校正任何生产问题。可以通过内置GPIB、USB或LAN接口控制Series 2281S电源。USB接口符合测试测量系统标准(TMC)。符合LXI核心标准的LAN接口支持远程控制和监测Series 2281S电源,因此测试工程师可以一直接入电源,查看测量数据,即使电源和测试系统位于不同的两大洲。

八、如何选择合适的美国TEKTRONIX直流电源
①输出通道数(单输出或多输出)
②输出电压、电流和功率
③设置分辨率和精度
④纹波和噪声
⑤功能性和可编程性
⑥高级功能,包括纳安级分辨率的电流测量、时序、模拟输入、数字I/O
