德国MESSOTRON放大器全系列产品型号详细介绍
浏览次数:218      发布于:2024-07-31

内容导读:德国MESSOTRON公司是一家拥有40年制造传感器及测量元器件经验的德国企业,在业界享有很高的声誉。德国MESSOTRON主要产品有:传感器,放大器,编码器等。经验丰富:拥有40多年制造传感器及测量元器件的经验,在业界享有很高声誉。质量保证:通过了ISO 9001:2015和NLF/ILO-OSH 2001(ASM)认证,确保产品质量可靠。其制造本地化,所有产品均100%德国制造,能快速灵活地响应客户需求。定制服务:可以为客户开发定制解决方案,包括从概念和设计到原型制作、认证和系列产品生产的整个开发过程,即使是中小批量也能提供相应服务。应用广泛:产品应用于众多关键领域,如发电厂技术、汽车制造、石油和天然气、航空、铁路技术、采矿、水下、高压等。深圳市科电远扬科技有限公司长期专业销售德国MESSOTRON放大器全系列产品型号详细介绍等工业备件产品,原装行货,报价快,货期短,可提供相关证明和手续。欧美工业备件一站式服务,值得信赖!欢迎咨询!!!

一、德国MESSOTRON放大器全系列产品简述
①电源:±15 VDC或24VDC
②载波频率:5kHz/其他可选
③输出信号:±10 V或4…20 mA
④设计:塑料外壳,顶帽式导轨

二、德国MESSOTRON放大器全系列产品描述
①电源:+24 VDC/+230 VAC
②频率:5 kHz
③输出信号:+10 V/4...20 mA
④类型:EU卡/EU卡、前面板/EU卡、接线端子
⑤外壳:顶帽式导轨塑料外壳



线性误差   < 0.1% 全范围
载频   5 kHz ±5 %(正弦波);可选 1 ... 20 kHz
动态带宽   500 Hz (3 dB);(最大为载波频率的 1/10)
电源电压(一次)   5 kHz 时约 2 V rms,正弦波;最大 12 mA rms
输入电阻(次级)   约 200 kΩ
输出信号   4 ... 20 mA,阻抗 < 500 Ω 或 ±10 VDC,镇流电阻 > 10 kΩ
干扰和载波残余电压   < 5 mV有效值
零点温度系数   100 mV/V 时 < 0.10 %
/ 10 K 20 mV/V 时 < 0.15 % / 10 K
放大温度系数   100 mV/V 时 < 0.05 %
/ 10 K 20 mV/V 时 < 0.15 % / 10 K
工作温度   0 ... 60 摄氏度
储存温度   -25 ... 85 摄氏度
电磁兼容   DIN EN 61326-1
电源电压    ±15 VDC 稳定(1 通道)
 +20 ... +36 VDC(1/2 通道)
能量消耗   最大 2 W(每通道)
电气连接   19 针接线端子
不带透明盖的尺寸
带透明盖的尺寸
  约宽 100 x 高 75 x 深 110 毫米
约宽 100 x 高 75 x 深 125 毫米
重量   约 0.35 kg (1 通道版本)
约 0.45 kg (2 通道版本)


三、德国MESSOTRON放大器全系列产品介绍
①经过严酷工业环境验证的坚固电路
②适用于几乎所有LVDT和LVIT传感器
③增益、零点偏移和相位补偿的宽调节范围
④通过跳线和微调电位器进行简单调整
⑤标准信号输出为0...10V和4...20mA

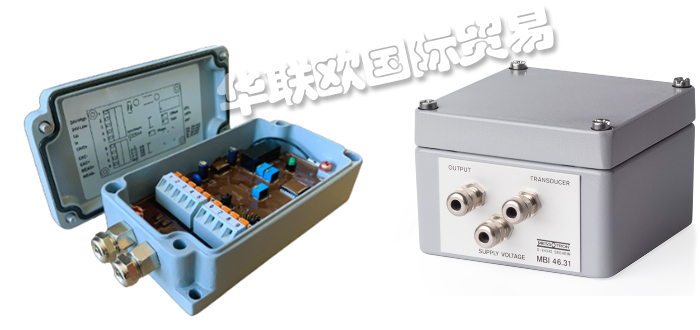

⑥坚固的压铸铝现场外壳IP65
⑦由于有外部安装孔,因此安装方便
⑧采用坚固的弹簧端子,安装快速、安全
⑨由于电路板经过封装,安装/操作时非常安全

四、德国MESSOTRON放大器全系列产品大意
①现场外壳中的标准测量放大器
②用于操作电感式LVDT传感器
③适用于LVDT和LVIT
④坚固的现场外壳IP65
⑤可调增益、零点偏移和相位调整
⑥可通过电位器进行现场微调
德国MESSOTRON放大器全系列产品型号详细介绍
五、德国MESSOTRON放大器全系列产品特点
①供电电压:+24 VDC/+230 VAC
②载波频率:5kHz(其他可选)
③输出信号:+10 V/4...20 mA
④类型:带电缆密封套的铸造外壳

六、德国MESSOTRON放大器全系列产品摘要
①欧规PCB上的载波频率放大器
②用于操作电感式传感器/LVDT传感器
③适用于LVDT和LVIT
④与带或不带前面板的eurocard PCB一样
⑤可调增益、零点偏移和相位调整
⑥可通过电位器进行现场微调

线性   < 0.1% 全场最低噪音
载频   5 kHz ±5 %(正弦波);可选:10 kHz / 20 kHz
动态范围   5 kHz 载波频率时为 500 Hz (±3 dB)
电源电压(初级)   5 kHz 时约 2 V rms,正弦波;最大 12 mA rms
输入电阻(次级)   约 100 kΩ
输出信号   4 ... 20 mA,负载 < 500 Ω 和 0...10 VDC,负载电阻 > 10 kΩ
噪声水平和残余载波电压   < 5 毫伏均方根
零值温度系数   100 mV/V 时 < 0.10 %
/ 10 K 20 mV/V 时 < 0.15 % / 10 K
增益温度系数   100 mV/V 时 < 0.05 %
/ 10 K 20 mV/V 时 < 0.15 % / 10 K
工作温度   -30 ... 70 摄氏度
储存温度   -30 ... 85 摄氏度
电磁兼容   DIN EN 61326-1
电气安全   DIN EN 61010-1


七、德国MESSOTRON放大器全系列产品概述
①用于电感式位移传感器操作的测量放大器
②适用于LVDT和LVIT
③单通道或双通道版本
④电源:±15 V或+24 V
⑤输出:10 V或4...20 mA
⑥通过易于接触的微调电位器调整增益、电气零点和相位
⑦用于粗略调整增益的电位器

电源电压 10 ... 36 伏交流电
能量消耗
最大 60 毫安 @ 24VDC
电气连接 2 个电缆密封套 IP68(电源/输出信号和传感器)
内部有弹簧端子
方面 约宽 115 x 高 34.5 x 深 64 毫米
重量
约 0.3 公斤
防护等级(DIN 40050)
IP66


八、德国MESSOTRON相关产品部分型号分享
②Messotron WLG 500
③Messotron MNS2-G6,5-ANU-K
④Messotron MNS2-M8-ANU-K
⑤Messotron MNS2-M8-ANU-S
⑥Messotron MBI 46.12
⑦Messotron MBI 46.13
⑧Messotron MBI 46.31
⑨Messotron MBI 46.33
⑩Messotron MSZ-M150
⑪德国MESSOTRON CF测量放大器MBI 46.32
⑫德国MESSOTRON CF测量放大器MBI 46.31
⑬德国MESSOTRON CF测量放大器MBI 46.51
⑭Messotron MSZ-A
