JTAG模块_荷兰JTAG模块JT 5112 MIOS产品特征
浏览次数:364      发布于:2023-04-26

JTAG Technologies由一群在测试行业拥有良好记录的专业人士组成。JTAG Technologies专注于解决印刷电路板测试和系统编程中涉及的物理访问问题。JTAG擅长帮助客户以尽可能低的成本以最高效率管理设计和制造流程。他们使用基于边界扫描技术的技术来做到这一点:IEEE标准1149.1。早在1980年代,他们的创始人就将IEEE 1149.1的先行者用于创新产品。今天,他们凭借强大的经验基础不断创新,保持行业领先地位。深圳市科电远扬科技有限公司长期专业销售欧洲国家等工业备件产品,原装行货,报价快,货期短,可提供相关证明和手续。欧美工业备件一站式服务,值得信赖!以下就是我们为您介绍的JTAG模块_荷兰JTAG模块JT 5112 MIOS产品特征,欢迎广大客户来电咨询!

JT 5112 MIOS JTAG/边界扫描混合信号I/O带模拟输出模块,只需将混合信号激励和测量功能添加到您当前的JTAG测试系统。
JT 5112提供抗冲击外壳或夹具嵌入式版本(/FXT),可与所有JT 37xx系列控制器配合使用。在多达八个通道上测量和输出高达30V的模拟值。多达64个通道的数字I/O。还具有频率测量功能和用户可编程功能。通过设备正面的标准0.1″IDC插头进行连接。背面的JTAG TAP和电源连接。

通过数字模拟和频率测量选项扩展JTAG系统的功能。具有可重新配置(通过CoreCommander)FPGA内核,允许自定义功能,例如高速内存访问、闪存编程、I2C控制、CAN总线等。

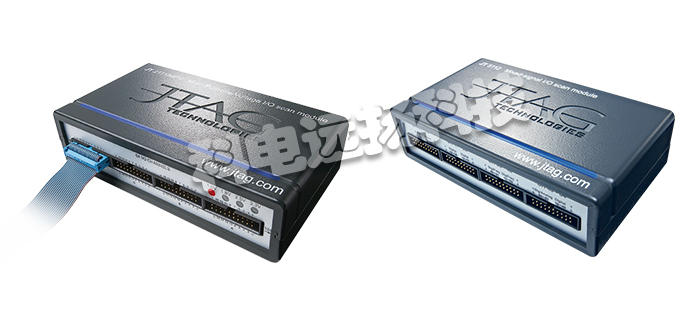

JT 5112–采用耐冲击ABS外壳的标准台式模型房。通过4 x 20路IDC格式0.1"连接器(MIOS通道)和2 x 10路IDC格式0.1"连接器(TAP-IN,TAP-OUT)连接。随附壁挂式PSU。
JT 5112/FXT–夹具嵌入式型号,尺寸仅为74mm x 59mm。通过2 x 68针ERNI SMCQ 68 M 244839连接器(MIOS和TAP)连接。
JTAG模块,荷兰模块,荷兰JTAG模块,JT 5112 MIOS,JTAG模块特征,荷兰JTAG
荷兰JTAG模块JT 5112 MIOS特征
①共64个通道
②56个通道始终数字化
③16个频率测量通道
④8个模拟I/O(取自总共64个)
⑤标准IEEE 1149.1控制接口
⑥工作台或夹具(/FXT)版本的选择

荷兰JTAG模块JT 5112 MIOS好处
①紧凑型64通道数字/模拟I/O系统
②坚固的结构
③支持高时钟(TCK频率)
④用于自定义总线功能的可重配置FPGA
⑤软件集(SCIL)功能

荷兰JTAG模块JT 5112 MIOS规格
①总共64个I/O通道
②数字输出范围1.05V–3.6V
③8个模拟输入或输出通道(取自通道57-64)
④模拟精度±(0.7%+24mV)
⑤模拟量程0.00V-30.00V或-15.00V-15.00V
⑥频率测量,范围0-200 MHz(通道33-48)
⑦脉冲宽度计数器,范围4–8192 nS(仅限通道35)
⑧频率发生器,范围0–62.5 MHz(仅限通道33)

该模块旨在测试和控制边界扫描应用中的边缘连接器、板载连接器和逻辑集群。可以串联多个模块以增加I/O的数量。提供96针DIN 41612连接器和20针0.1"间距IDC连接器。
